Die Steuerung wurde mit einem neuen Programm versehen (welches, bis auf die Darlegung der versteckten Funktionen, auf der Technik-Seite eingesehen werden kann). Hauptneuerung ist, daß ich nach vier Minuten dauernder oder auch flatternder Belegung eines Empfängers diesen wegschalte, um bei Störungen wenigstens das jeweils andere Band benutzbar zu halten. Ist die Störung verschwunden, wird nach zwei Sekunden der Empfänger wieder freigegeben.
Ist alles bestens gelaufen, der Umbau hat geklappt, und der 5GHz-Link steht.
Die beiden Netzteile sind so verschaltet, daß eines die 2m-Schiene und eines die 70cm-Schiene versorgt. Die Steuerung bekommt von beiden Netzteilen Strom; fällt nun also ein Zweig aus, dann ist das andere Band dennoch verfügbar. Ebenso hängen die Lüfter und der 5GHz-Link an dem redundanten Stromanschluß.
Bitte weitersagen: Am Samstag, den 17.07.2010, werde ich die Umbauten an DB0FUE durchführen und deswegen ab dem Vormittag das Relais für ein paar Stunden außer Betrieb nehmen.
Konkrete Vorhaben sind:
- professionelle Verdrahtung des Schaltschranks unter Verwendung von Reihenklemmen
- Austausch des Netzteils; zukünftig verwendet werden zwei Industrienetzteile 12V/10A für Hutschienenmontage, eines versorgt 2m, eines 70cm.
- bei passendem Wetter, und wenn es die Zeit erlaubt, nehme ich den 5GHz-Link in Betrieb. Dazu muß auf dem Dach noch ein Netzwerkkabel verlegt werden, was ich natürlich nicht bei starkem Regen durchführen werde :-)
In den nächsten Wochen wird db0fue mal einen halben Tag oder so offline gehen, da ich die Verdrahtung im Schrank komplett erneuere, alles über ordentliche Klemmen auf der Hutschiene. Den genauen Termin werde ich noch bekanntgeben.
Das Netzteil war defekt. Da ich vorsorglich Ersatz dabei hatte, war binnen Minuten alles behoben. Mal sehen, wie lange dieses nun lebt :-)
Gestern Abend ist DB0FUE ausgefallen :-( Ich werde heute voraussichtlich kurz nach 18 Uhr vor Ort sein und nachsehen, was passiert ist.

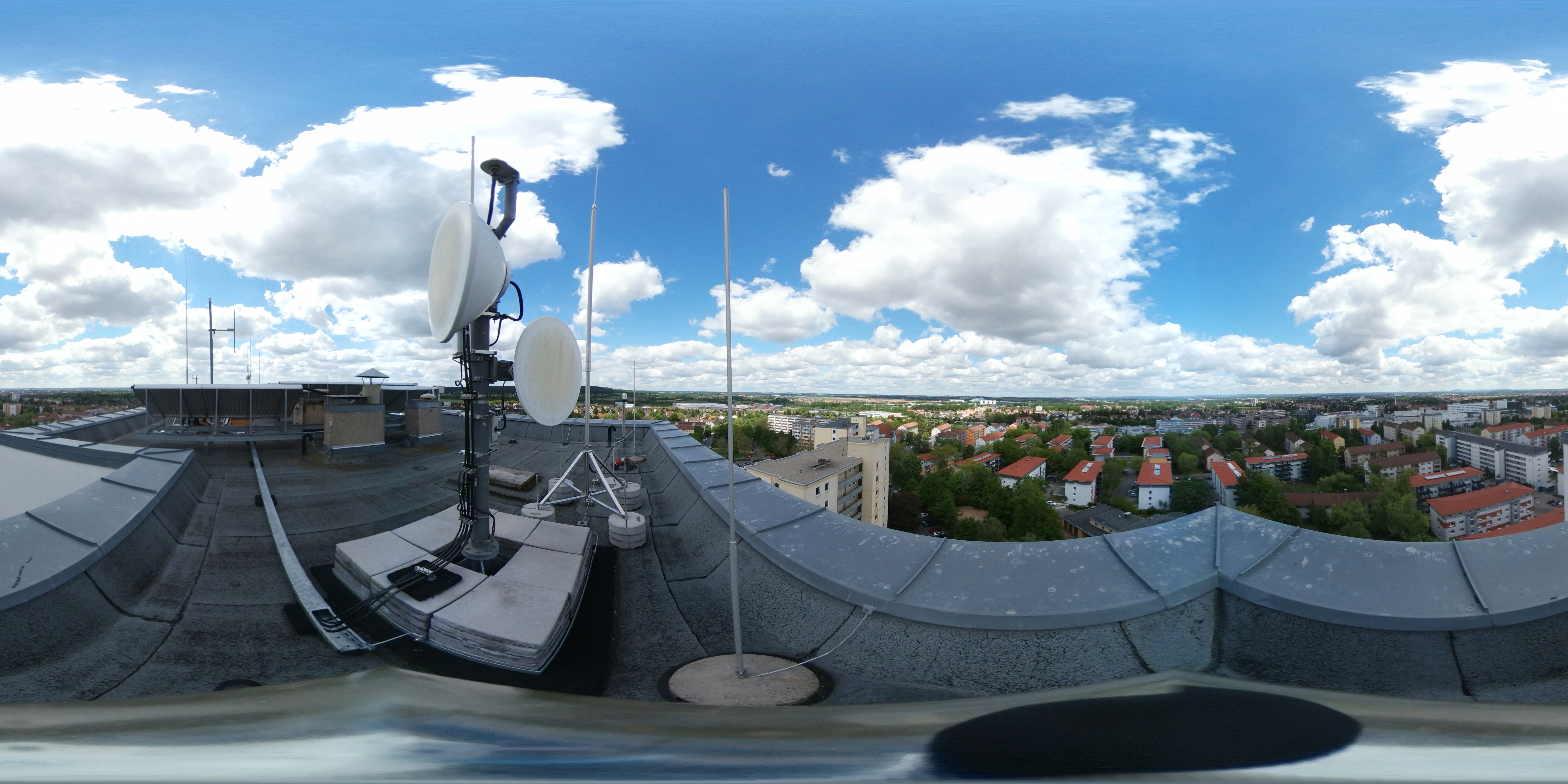

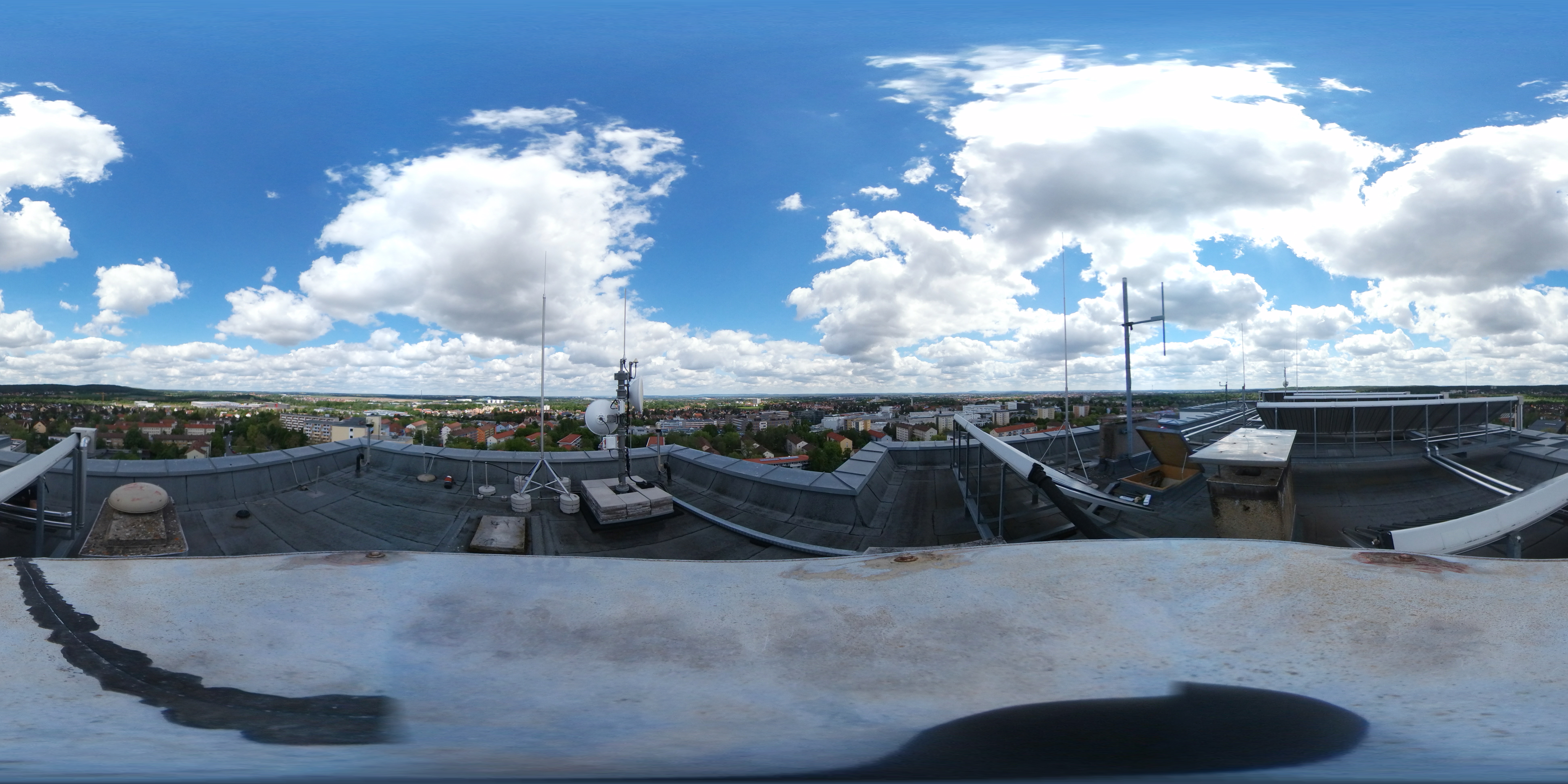

Die 5GHz-Antenne von DB0FUE zu DB0VOX ist mitsamt der outdoor-Einheit mit der Funktechnik montiert und grob ausgerichtet; jetzt noch das Kabel in den Technikraum verlegen, dann kann die Anlage bestromt werden, um schon einmal die Linkqualität zu testen. Ein erster Test da oben vor einiger Zeit mit nur freihändig ungefähr in Richtung Fernmeldeturm gehaltener Antenne war erfolgreich, insofern erwarte ich da keine Schwierigkeiten.
db0fue zwitschert :-) Ab sofort ist db0fue auch über Twitter zu finden, natürlich unter db0fue! Alles, was hier neu veröffentlicht wird, landet auch automatisch bei Twitter…
Heute habe ich beide Sende-Geräte mit Lüftern versehen, um auch längeren QSOs gewachsen zu sein; bisher ist nach sehr langen QSOs die Leistung stark abgeregelt worden, vor allem auf 2m, wegen Überhitzung der Geräte. Das sollte nun besser bzw. behoben sein. Die Lüfter werden zeitabhängig von der SPS gesteuert.
Der Einbau der SPS war ein Kinderspiel – verdrahtet, eingeschaltet, läuft :-) An sich genau wie erwartet.
Voraussichtlich am Samstag, dem 14.11.2009, werde ich an DB0FUE die SPS einbauen – damit hat das Relais dann wieder eine Steuerung mit einem Trägernachlauf.
Dadurch wird sich auch die Bedienung des Relais geringfügig ändern. Um unnötige Auftastungen durch kurze Spratzler wie z.B. von Nachbarkanalstörungen zu vermeiden, wird für das erste Auftasten des Relais ein Signal benötigt, das mindestens eine halbe Sekunde am Relais anliegt. Nach so einer erfolgreichen Auftastung bleibt das Relais für eine Minute “scharf”, reagiert also sofort auf Aussendungen. Jede Aussendung innerhalb dieser Minute, die länger als besagte halbe Sekunde dauert, setzt den Minutentimer zurück. Entsteht eine Gesprächspause von mehr als einer Minute bzw. werden nur noch kurze Störungen empfangen, geht das Relais wieder in den Ausgangszustand und benötigt erneut eine halbe Sekunde Signal am RX, um zu öffnen.
Achtung: 1750-Hz-Ton ist nach wie vor weder nötig noch erwünscht, wird nicht am Relais ausgewertet und bewirkt rein gar nichts – außer, die Zuhörer zu nerven!
Ich hoffe, das war jetzt halbwegs verständlich :-)
Der geneigte Hörer mag es schon bemerkt haben; DB0FUE hat keinen Trägernachlauf mehr. Ich habe die WX-Steuerung entfernt, da diese zu unflexibel ist und einige bugs aufweist. Der Betrieb über Echolink ist nun deutlich angenehmer geworden, mit dem Nachteil, daß man nun mit den meisten (langsam umschaltenden) Funkgeräten kein feedback vom Relais am Ende des Durchganges bekommt.
Der Zustand ist nur temporär, bis ich die Steuerung mit einer SPS ersetzt habe, was im Zuge der Anbindung an das hamnet und der Allstarlink-Verlinkung geschehen wird.
Gestern ist wieder der Sender auf 70cm ausgefallen, worauf ich diesen abends noch auf die Schnelle resettet habe. Heute morgen dann offenbar Totalausfall des Gerätes, es scheint die Modulationsleitung ‘runterzuziehen, derzeit geht also gar nix, auch auf 2m nicht. Da werde ich wohl im Lauf des Tages ein Ersatzgerät installieren müssen. Mist.
Ergänzung: Der Sender ist ausgetauscht, damit sollte die Sache vom Tisch sein. Bei der Gelegenheit ein netter Herbsteindruck vom Relaisstandort aus…
Heute hat die VAG in Fürth und Erlangen ihre TETRA-Basisstationen mit jeweils vier HF-Trägern im Bereich von 425 bis 430 MHz eingeschaltet. Wieder ein paar kräftige Zacken mehr im Spektrum :-) Es war ja eh durch die Abschaltung des C-Netzes, diverser analoger Bündelfunknetze und Zugfunkanlagen in den letzten Jahren etwas ruhig geworden…
Auf das Relais DB0FUE hat das keinen direkten Einfluß, aber es ist durchaus möglich, daß es im Nahbereich um das Klinikum Fürth sowie im Stadtgebiet Erlangen um die Stadtwerke zu Beeinflussungen von Amateurfunkgeräten kommt. Meine Erfahrungen mit dem Icom IC-92 um den Plärrer herum in Nürnberg waren diesbezüglich durchaus interessant – dort läuft das System schon seit einiger Zeit, allerdings mit mehr Trägern als nur den vier Stück in Fürth bzw. Erlangen, da am Plärrer neben den vier Trägern vom Plärrerhochhaus aus auch noch Signale von den U-Bahnhöfen abgestrahlt werden. Jedenfalls treten da durchaus massive Mischprodukte in den Eingangsstufen von Funkgeräten auf, die das Funkvergnügen etwas eintrüben und sich durch Aufrauschen bei an sich freiem Kanal und durch Zustopfeffekte bemerkbar machen.
Unnötig zu sagen, daß mit ordentlichen Funkgeräten eher nix passiert – meinen Motorolas ist das ziemlich egal :-)
Das Sende-GM1200 war abgestürzt, Display hat geleuchtet, aber ohne Anzeige. Ausgeschaltet, eingeschaltet, geht wieder, heimgefahren :-)
Heute der erste richtige Ausfall; auf 70cm sendet das Relais nicht mehr. Morgen werde ich nachsehen, ob nur das Funkgerät abgestürzt ist (evtl. durch einen kurzen Stromausfall), oder ob wirklich etwas defekt ist. 2m funktioniert weiterhin unverändert, und auf 70cm funktioniert der Empfänger noch. Im Defektfalle werde ich dann am Donnerstag das Gerät austauschen. Ich werde es hier bekanntgeben, was genau los ist, sobald ich mehr weiß :-)
Heute ist die neue Urkunde eingetroffen; somit geht der Termin für den Frequenzwechsel am 21.06.2009 klar, die neue Frequenz ist dann 438.625 MHz mit der üblichen Ablage von -7.6 MHz.
Nachdem nun die hardware dazu da ist werde ich so langsam die Versuche starten, von der Echolink-Software auf Allstarlink umzustellen, siehe dazu auch die Allstarlink-website. Echolink wird weiterhin unter der gewohnten 8510 funktionieren, aber die neue Lösung basiert auf einem Asterisk-server und bietet damit natürlich noch viel spannendere Möglichkeiten der Vernetzung. Prinzipiell sind damit alle Möglichkeiten denkbar, die VoIP so bietet.
Während der Versuche kann es schon mal zu Unterbrechungen kommen, ich hoffe aber, diese gering halten zu können. Sollte es sich ergeben, daß sich die Bedienung von Echolink grundlegend ändern wird, dann gebe ich dies hier rechtzeitig bekannt. Evtl. wird es nötig werden, für Echolink einen Präfix einzuführen – so tief bin ich aber noch nicht in die Materie eingestiegen, erst einmal muß das Ganze grundlegend am Testsystem funktionieren.
Die Umstellung auf die neue QRG 438.6250 MHz wird am 21.06.2009, pünktlich zur Sonnwende, erfolgen – vorausgesetzt, die BNetzA hat nicht noch Einwände. Die Urkunde soll Anfang/Mitte Mai eintreffen.
DB0FUE hat doch tatsächlich eine Flasche Sekt zum Geburtstag vom OV B01 bekommen! Vielen Dank :-)
Es kristallisiert sich stark heraus, daß DB0FUE QSY machen wird, und zwar auf 438.6250 MHz. Die 2m-Frequenz 145.6375 bleibt bestehen, ebenso ändert sich nichts an der Funktionalität. Ich werde an dieser Stelle sowie über die Rundsprüche rechzeitig bekanntgeben, wann diese Umstellung erfolgen soll.
Der Grund für die Umstellung ist in der Hauptsache der Überschneidungsbereich mit DB0EL in München. Zwar kam es bisher nicht zu ernsthaften Störungen, dennoch gibt es einige OMs, die an ihrer Stationsantenne beide Relais empfangen können, ebenso existieren etliche “hot spots” um Fürth herum, an denen im Mobilbetrieb reproduzierbar DB0EL zu hören ist.
Echolink funktioniert nun. Die Anpassung an den Rechner muß ich noch ein wenig verbessern, um die NF-Qualität zu optimieren, es wird also noch zu einigen kürzeren Ausfällen (nur der Echolink-Anbindung, nicht des ganzen Relais :-) kommen, aber es kann bereits genutzt werden.
Demnächst wird DB0FUE eine Echolink-Anbindung bekommen, zunächst testweise, um zu sehen, wie sich das Ganze bewährt. Die Node-Nummer ist 8510 (die alte Postleitzahl von Fürth :-), und ich gedenke, binnen der nächsten zwei Wochen das zum Laufen zu bekommen.
Was wird im neuen Jahr alles passieren? 23cm steht an, ich hätte gerne die 1298.7000, mal sehen, ob das klappt. Dann kann es passieren, daß die 439.2750 QSY macht, um eine exklusivere Frequenz zu haben, um Kollisionen mit DB0EL in München zu vermeiden, und um den 50km-Passus in der Zuteilungsurkunde loszuwerden. Ich werde diesen Schritt, sollte er denn einreten, langfristig genug auf allen möglichen Wegen kommunizieren, damit niemand zu sehr überrascht wird :-)
Heute war DB0FUE ein paar Stunden offline, da ich noch ein wenig die Verdrahtung erneuert und die Technik etwas besser eingebaut habe; außerdem habe ich bereits die Vorbereitungen für den Anschluß des 23cm-TRX getroffen.
Geschafft! DB0FUE hat einen Duplexer für 2m, und es scheint alles bestens zu funktionieren. Nun also auch mit Nachlauf und roger-Piep und Morsekennung… Ich bitte um Beobachtung, ob sich durch die Dämpfung des Duplexers irgendwo etwas verschlechtert hat.
Morgen (Samstag) habe ich vor, den Duplexer und das zusätzliche 2m-Funkgerät zu installieren – falls nichts mehr dazwischenkommt :-)
Heureka! Der 2m-Duplexer ist auf seinem Weg zu mir! Sollte er diese Woche noch ankommen, dann gedenke ich, das Ganze noch in diesem Jahr entsprechend zu erweitern, damit beide Relais-Hälften vollwertig arbeiten. Crossband bleibt bis auf Weiteres bestehen.
Nachdem ich immer mehr konkrete Nachfragen nach einer Verlinkung bekomme, reift bei mir folgender Plan: Eine 23cm-Frequenz wird beantragt, die gleich als Link-Endpunkt definiert wird. Der zweite Link-Endpunkt wird für meinen Heimat-Standort als neue Relaisstelle beantragt, und da kann dann aufgebaut werden, was immer das Herz begehrt. Echolink ist eine Möglichkeit, oder eine VoIP-Anbindung an andere Relais mit Asterisk…mal sehen :-) Technisch realisiert werden soll das mit 23cm-linktrx-Baugruppen, die sind günstig und gut. Falls da jemand noch etwas übrig hat, von einem ehemaligen PR-Link oder so, ich freue mich über Angebote!
In der kommenden Woche werde ich mit der BNetzA telephonieren, ob dieser Plan machbar ist. Falls nicht, so soll dennoch auch ein 23cm-Zugang vermittels linktrx realisiert werden, dann halt als einfache Relaisfrequenz, ohne link zu mir heim.
Zum OV-Abend am 21.10.2008 habe ich ein paar Worte zu db0fue verloren; die Veranstaltung war rege besucht, und die Zuhörer waren interessiert. Bei der Gelegenheit habe ich auch meinen Plan geäußert, db0fue um 23cm zu erweitern. Außerdem möchte ich an der Stelle darauf hinweisen, daß nun zu den Einträgen hier Kommentare von Jedermann abgegeben werden können; ich würde mich über input sehr freuen.
Die Konkurrenz schläft nicht :-) DB0EBA ist testweise in Betrieb gegangen! Herzlichen Glückwunsch an Tom, dl3ngn!
